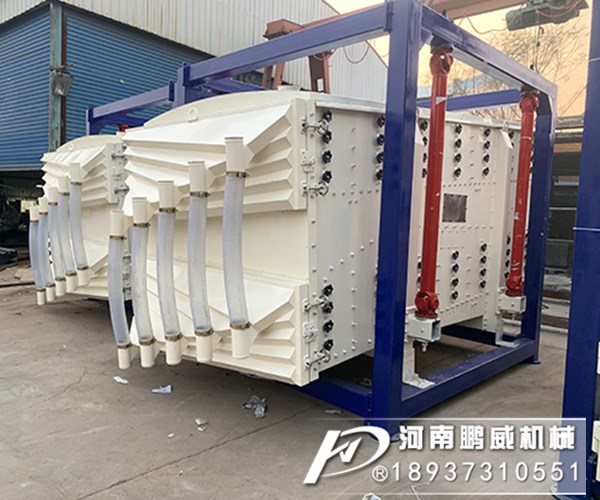

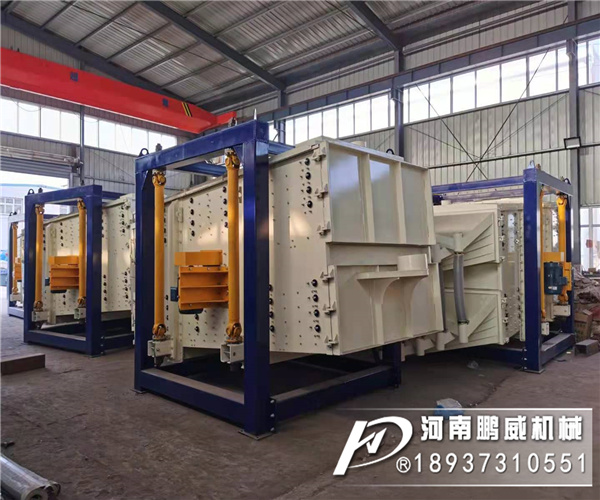

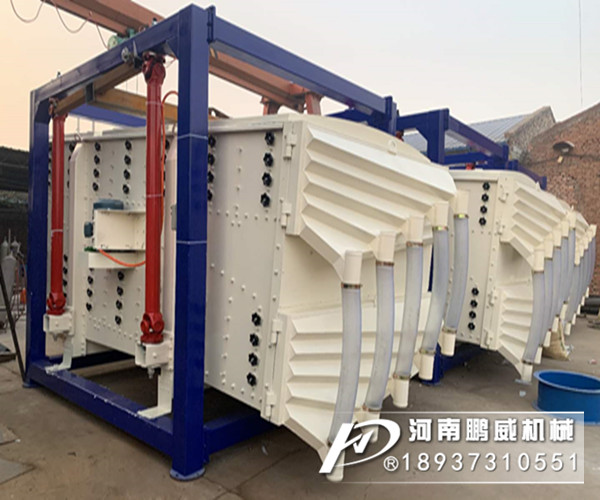

方形精密搖擺篩是針對“單純追求篩分精度會犧牲產量為代價,而追求大產量又會使得精度下降”問題而專門設計的一種具有高精度大產量的高效篩分設備從篩機搖動體即篩箱運動軌跡來看,方形搖擺篩又稱往復篩,其驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力,其本質是由偏心輪繞定軸轉動所形成的往復慣性力。
產品結構組成

方形搖擺篩主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成。篩箱包括篩框、篩網、篩格、彈簧卡和彈跳球等組件,其中,篩框上安裝有上、下兩層篩網,篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上,彈跳球設置在篩格的方格內;
驅動裝置包括驅動器、電動機、鎖緊套、鎖緊圓螺母、止動墊圈和錐套等組件,其中,錐套固定在篩框上,驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。本實用新型精細篩分機與現有篩分機相比具有結構先進實用、性能穩定可靠、安裝調試方便、制造費用低等優點。
運行工作原理:
從篩機搖動體即篩箱運動軌跡來看,方型回旋篩又稱往復篩,其驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力,其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據搖擺篩的結構特點及工作原理,其篩面一般為水平或微傾斜布置(傾斜角度為0°~5°)。回旋篩的工作原理為,篩機起動后,篩機搖動體即篩箱在慣性力的作用下作前后往復運動,篩箱帶動篩面作周期性搖動,從而使篩面上的物料隨篩箱一同作平面回旋式運動,其間,小于篩面孔徑的物料通過篩孔落到下層,成為篩下物,大于篩面孔徑的物料經連續翻滾跳躍運動后從排料口排出,完成篩分工作。

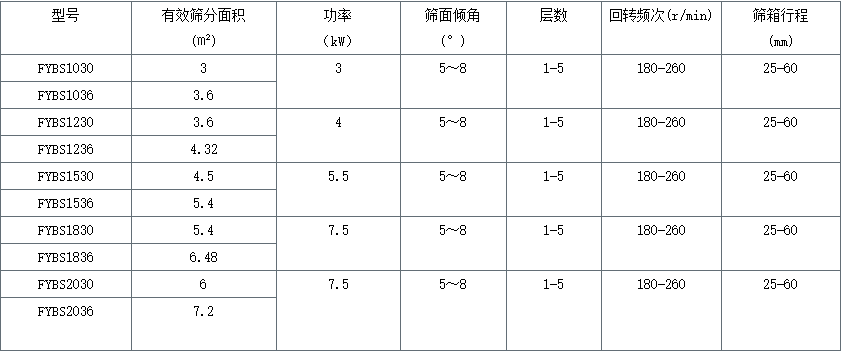

型號參數
