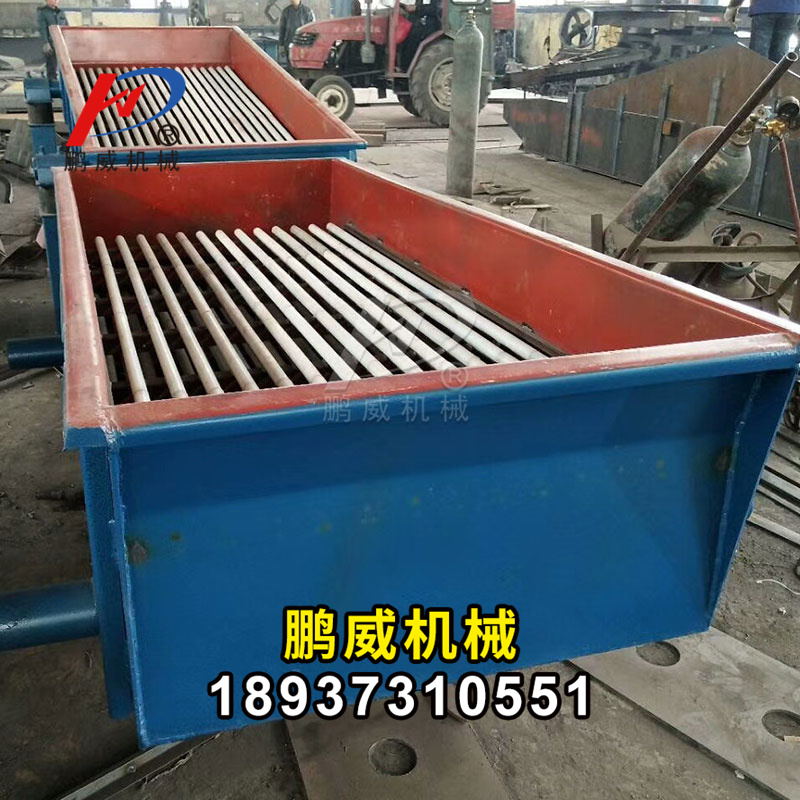

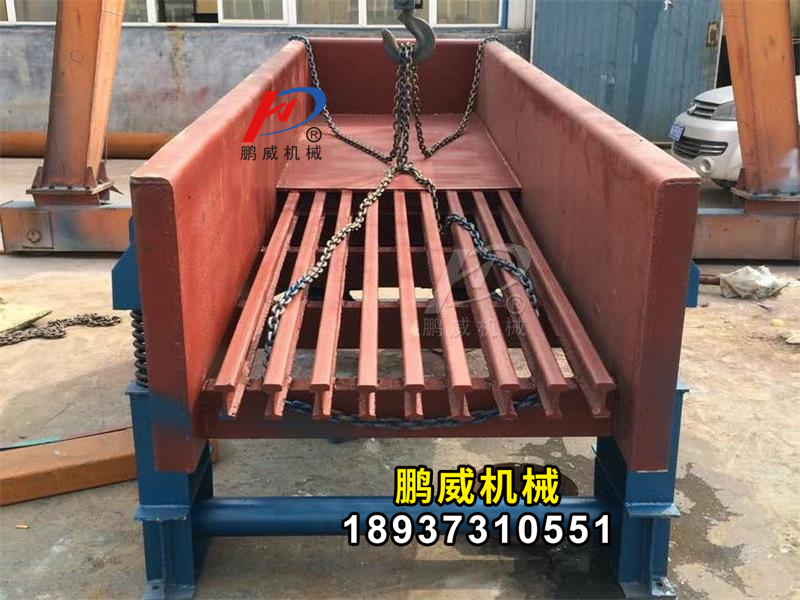

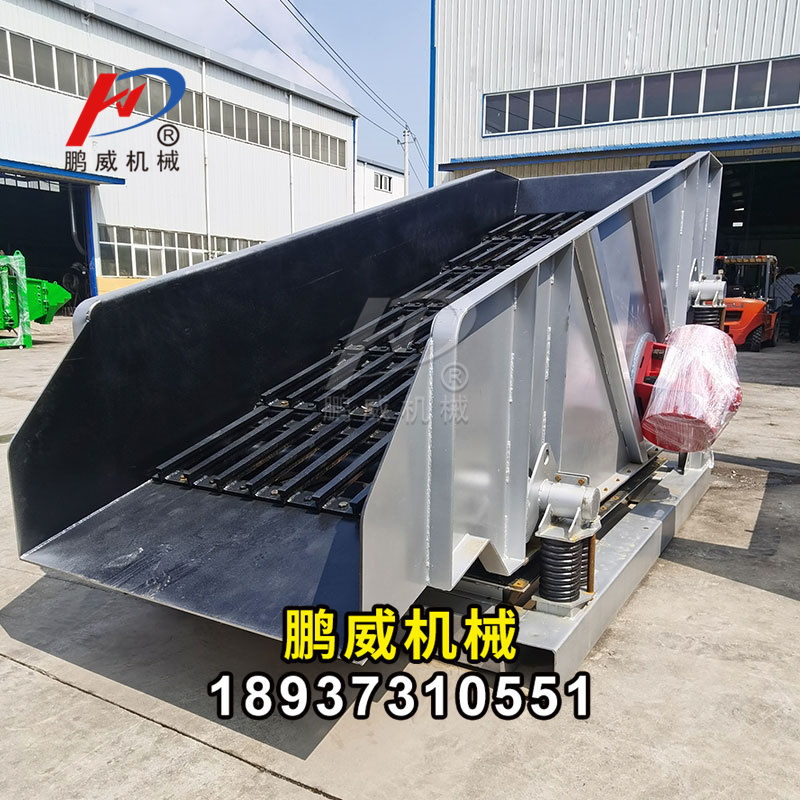

棒條式振動喂料機的激振器是由兩個特定位置的偏心軸和齒輪組成，裝配時必須使兩齒輪按規定的標記相互咬合嚙合，并且通過振動電機驅動，使得兩個偏心軸不停旋轉，從而產生巨大的直線激振力，*終使得機體在支承彈簧的作用下做強制性振動，而物料則以此振動為動力，在料槽上做滑動及拋擲式運動，終向前移動達到給料目的。當物料通過棒條式出料口時，較小的物料可通過間隙而落下，大塊物料將進入下一道破碎工序。
工作原理
棒條式給料機篩面與水平呈一角度，篩分礦石時傾角為40°~45°，篩分潮濕物料時傾角增大5°~10°。物料從篩子上端給入，大于篩孔尺寸的礦塊沿篩面自動下滑，小于篩孔尺寸的礦塊穿過篩孔下落。該設備通常情況下會用于撞擊前篩選過程，定量，連續，均勻地給送物料，通過棒條式粗篩的原理來解決不規則物料的給送，一份實現一種令人滿意的粒子形狀，從而有效地減少并提高工作效率。
棒條式振動喂料機的產品特點
1、該設備的物料工作面設有柵條段，可有效排除廢料。而且工作面的長與寬設置較為簡單合理，性價比較高。
2、設備較大的優勢就是具有較強的剛性，能夠承受較大物料的沖擊。
3、整機結構緊湊，高度較低，使得安裝維修工作變得方便，價格低廉。
結構特點
振動給料機新型振動電機驅動,該系列振動給料機用于粗破碎機前的均勻給料，同時由于棒條篩面的作用，又能除掉泥土等細小物料，達到預先篩分的功能，能夠提高粗碎能力，該系列振動給料機新型振動電機或激振器激振，框架式環槽鉚釘鉚接，錳鋼制造的護板和棒條，結構堅固，強度高，耐沖擊，耐磨損，使用維護方便。
1、振動電動：與普通電機有所區別，內部含有一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力，從而帶動設備的傳動裝置和整個設備的振動。
2、彈簧減振裝置：采用優質螺旋彈簧，振動效果好。
3、箱體：采用剛性結構，內側與物料接為雙臺階式。
4、柵條排：該設備物料振動的工作面與其它喂送設備不一樣，它的工作面可以分為輸送段和柵條段兩個區域，輸送段是呈水平狀的，而柵條段是呈傾斜狀的，材質采用耐磨高猛鋼。
柵條段兩個區域，輸送段是呈水平狀的，而柵條段是呈傾斜狀的，材質采用耐磨高猛鋼。
型號參數表：
|
型號 |
篩面面積 |
給料粒度 |
處理量 |
雙振幅 |
振次 |
電動機 |
傾角 |
|
|
型號 |
功率 |
|||||||
|
GZT0924 |
1.4 |
≤400 |
50-200 |
6-9 |
960 |
Y132M1-6 |
4.0 |
0-15 |
|
GZT1030 |
3.0 |
≤400 |
50-250 |
6-9 |
960 |
Y132M1-6 |
4.0 |
0-15 |
|
GZT1230 |
3.6 |
≤700 |
50-300 |
6-8 |
960 |
Y132M2-6 |
5.5 |
0-15 |
|
GZT1330 |
3.9 |
≤700 |
50-400 |
6-8 |
960 |
Y132M1-6 |
4.0 |
0-15 |
|
GZT1428 |
3.92 |
≤800 |
50-400 |
7-9 |
960 |
Y132M2-6 |
5.5 |
0-15 |
|
GZT1530 |
4.5 |
≤800 |
50-410 |
8-12 |
970 |
Y160L-6 |
11 |
0-15 |
|
GZT1836 |
6.48 |
≤800 |
50-430 |
8-11 |
1470 |
Y180L-4 |
22 |
0-15 |
|
GZT1842 |
7.56 |
≤800 |
50-450 |
8-11 |
1470 |
Y200L-4 |
30 |
0-15 |
|
GZT1848 |
8.64 |
≤800 |
50-480 |
8-11 |
1470 |
Y200L-4 |
30 |
0-15 |
