滾筒篩是一種處理量大,篩分效率高,篩孔不堵塞,專為電廠、焦化廠、建材、冶金、化工、礦山等行業而研制的篩分設備,它克服了圓振動篩和直線篩在篩分較濕物料時出現的篩網堵塞問題,提高了篩分系統的產量和可靠性滾筒篩適宜篩分各種性質的物料以及煤、焦炭、白灰等潮濕易堵塞物料,石子場等行業,所以又稱為礦用滾筒篩,篩下產品小于100mm,中間10~50mm,細可達 ≤3mm以下.

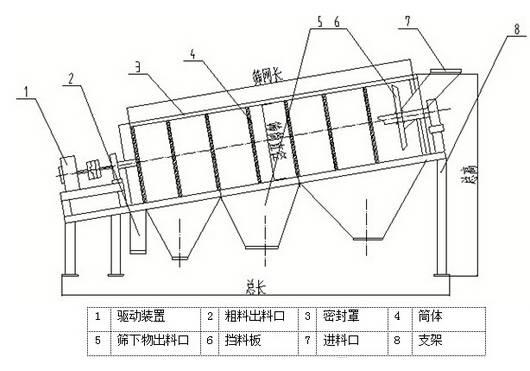

結構

滾筒篩分機由電機、減速機、滾筒裝置、機架、密封蓋、進出料口等部分組成。滾筒裝置傾斜安裝于機架上。 電動機經減速機與滾筒裝置通過聯軸器連接在一起,驅動滾筒裝置繞其軸線轉動。

特點
1.篩孔不易堵塞。
2.運行平穩,噪聲較低。
3.結構簡單,維修方便。
4.整機可靠性高,一次性投資較少。
5.采用篩網,篩分效率高,使用壽命長 。
應用行業
滾筒篩適用于場中用于大小石子分級,以及分離出泥土和石粉;沙石場中用與沙石分離;煤炭行業,用于塊煤與煤粉分離以及洗煤;化工行業,選礦行業用于大小塊狀物分級及分離粉狀物質。

工作原理
當物料進入滾筒裝臵后,由于滾筒裝臵的傾斜與轉動,使篩面上的物料翻轉與滾動,使合格物料(篩下產品)經滾筒后端底部的出料口排出,不合格的物料(篩上產品)經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動,使卡在篩孔中的物料可被彈出,防止篩孔堵塞。滾筒篩砂機、滾筒篩分機與滾筒篩的原理構造幾乎相同,是人們對它的認識和叫法上存在差異。

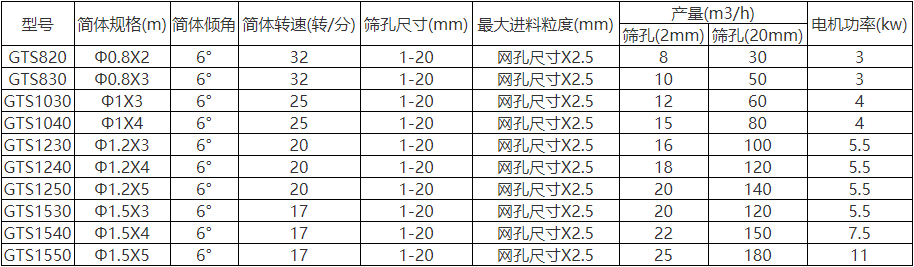

型號參數表:

滾筒篩操作維護
籠式滾筒篩運行可靠,維護量小,下面對運行中應注意的幾點問題簡述如下:
1、開車時必須先開啟籠式滾筒篩,后再開啟給料設備;停車時相反;
2、運行前三天,要每天對籠式滾筒篩緊固件進行檢查,如有松動應及時緊固。以后則可定期(每周或半月)對籠式滾筒篩緊固件進行檢查及處理;
3、軸承座、變速箱應定期檢查潤滑情況,并及時加油和換油。大軸軸承采用2號鋰基潤滑脂,正常情況下,每兩月加注一次潤滑脂,加注量不宜過多,否則易引起軸承過熱。各處軸承應每年清洗檢查一次。
4、設備長期停用(30天以上的)重新啟動時應對電機絕緣進行搖測,以避免電機燒毀。
