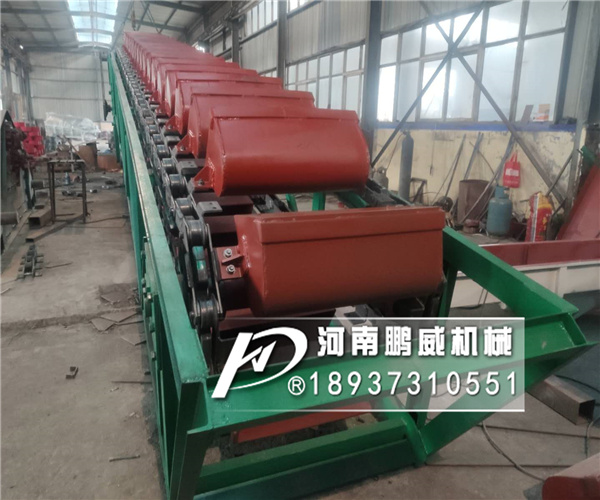

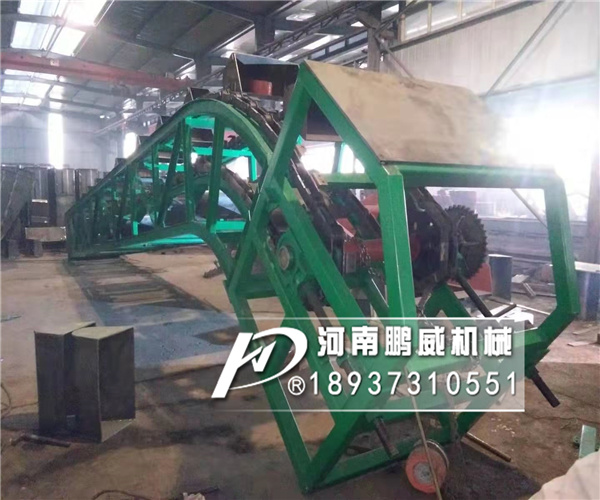

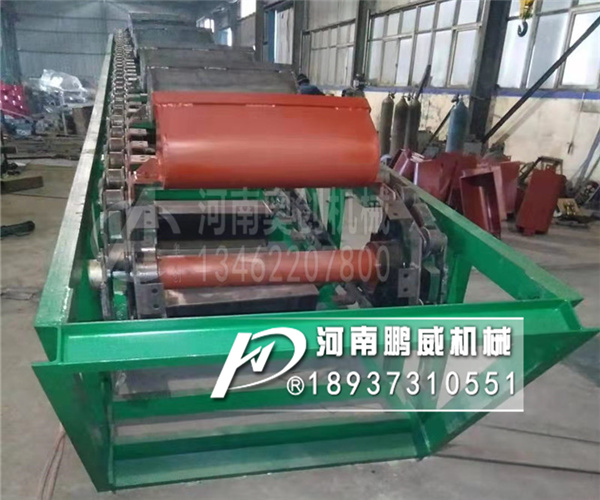

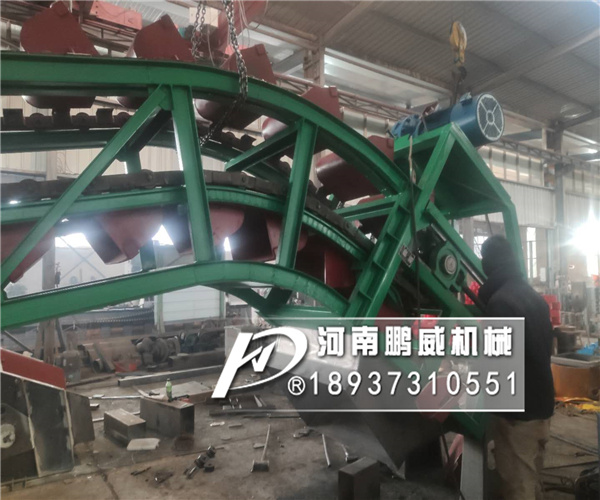

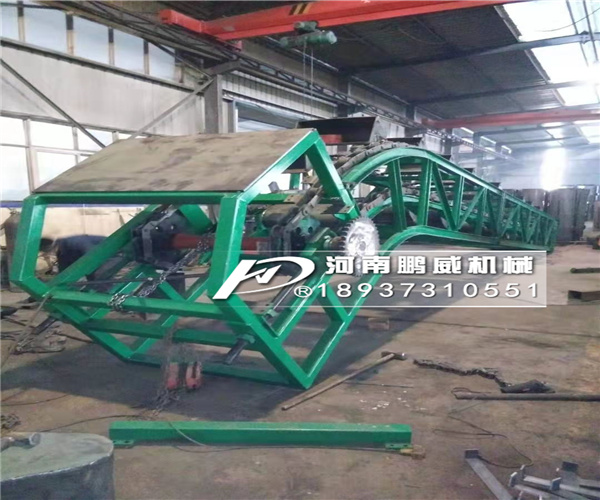

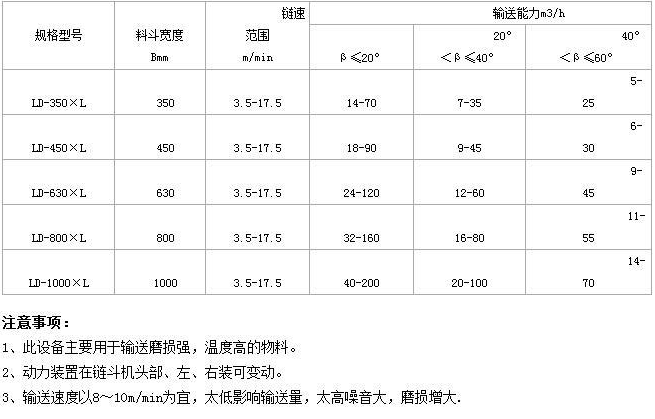

鏈斗式挖沙輸送機的料斗寬度分別有350mm、450mm、630mm、800mm、 1000mm五個規格，根據不同的運行場合及環境要求，鏈斗輸送機分敞開型、半封閉型和全封閉型三種形式。鏈斗輸送機集物料水平與垂直提升為一體，一臺設備可替代水平輸送機加垂直輸送機多臺設備使用。物料封閉在標準鋼制機殼中，限制灰塵飛出，適用于要求密封的場合。物料可在上水平段內干凈、緩慢地通過機殼底部的閘門或開口處排出。本機布置靈活多樣，可多點加料。節省廠房空間，減少地坑深度。

工作原理
鏈斗輸送機同時支持水平與垂直輸送，可用于代替水平與垂直輸送設備組合的生產線。物料封閉在標準鋼制機殼中以防止灰塵飛出，適用于有密封要求的環境。布置靈活多樣，支持多點加料，降低設備占用空間與地坑深度。物料可在上水平段內干凈、緩慢地通過機殼底部的閘門或開口處排出。裝料和卸料都比較平穩，且從裝料到下料的過程中，殼體中的物料與傳動部件不接觸，所有物料不會被剝落和破碎。

1、牽引鏈采用專業鏈條廠家生產的高強度雙排重型板式鏈，運行穩定可靠，使用壽命不低于60000小時。該鏈條所有零件均進行了熱處理，鏈板內孔為扁孔，銷軸兩面銑扁，裝配后無相對轉動，使該處磨損變?yōu)榱?br /> 2、 料斗間采用鱗板式搭接結構，重疊大，效果好，灰渣不易外漏;斜升段設落渣收集斗，能將頭部灑落的爐渣集中收集起來。
3、機尾采用彈簧螺旋張緊裝置，使鏈條牽引力得到緩沖和自動調整。
4、尾部兩個鏈輪通過雙軸承空套于尾軸上，可分別自由轉動，避免了因鍵聯接在兩排鏈條不等長時產生的有害約束力。
5、主動鏈輪為瓣式結構，通過高強度螺栓與輪轂相聯，更換時不需拆卸主軸，安全方便。
6、采用剖分式軸承座，拆卸方便、安全。
7、設有斷鏈檢測裝置，鏈條故障時能夠及時停機，避免造成整個設備的損壞。
8、背負傳動機構，節省現場空間，安裝簡單。

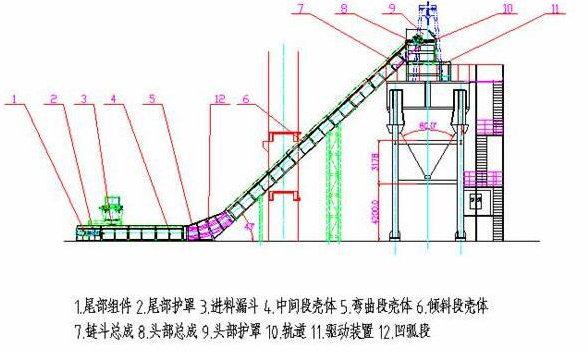

工藝流程圖：
