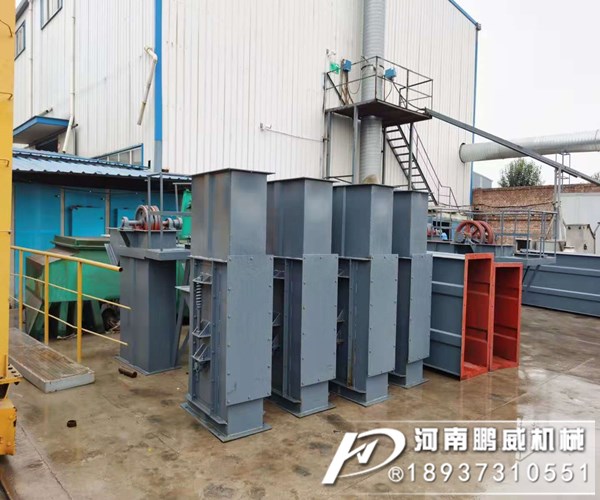

環鏈斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀及小塊狀物料，如糧食、煤、水泥、碎礦石等，輸送高度最高40m，其特點為，結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部可采用絲杠定時張緊及重力自動張緊裝置，采用絲杠時，結構簡單，便于調整。采用重力自動張緊時，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。除連接尺寸外，HL斗式提升機的鏈條、鏈輪、張緊裝置HG型原理相同。

斗式提升機由下部區段、上部區段、中間區段、驅動裝置和運行部分等組成。
1、下部區段：由下部機殼和拉緊滾筒組（或拉緊鏈輪組）組成，HG、HL型斗式提升機采用可換組合式下鏈輥，鏈輥壽命長，更換工作簡便。下部采用重錘箱恒力自動張緊裝置時，可實現自動張緊，保持恒定的張緊力，避免打滑或脫鏈。同時在料斗遇到偶然因素引起“卡殼”現象時，能夠有效地保護下軸等機件。

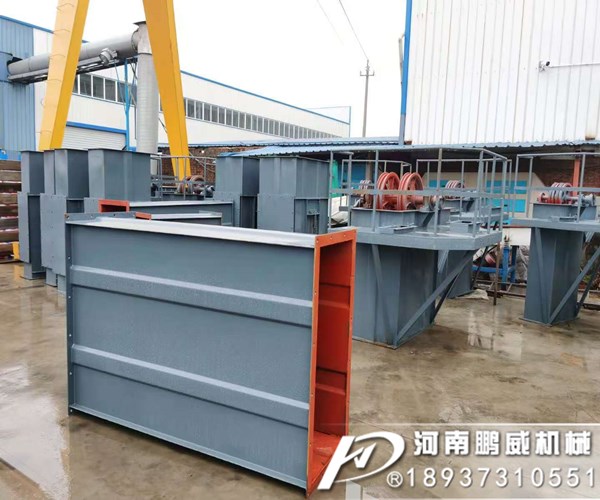

2、上部區段：由上部機殼、頭罩和傳動鏈輪組組成。

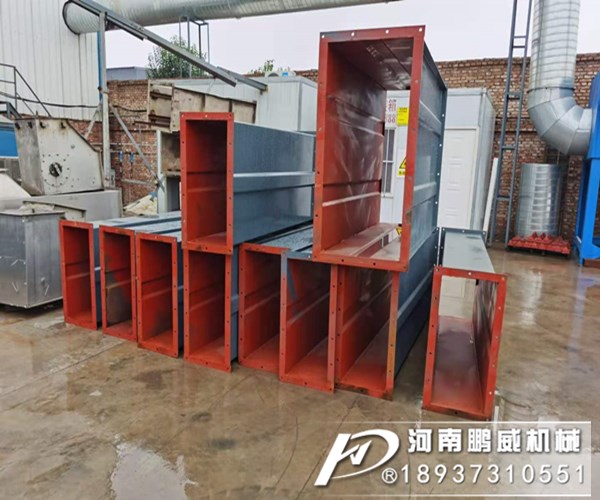

3、中間區段：由起支承、防護和密封作用的中部機殼組成。HL型斗提機中部有單通道和雙通道兩種形式。HG斗式提升機只有單通道結構。
4、驅動裝置：由電動機、減速器、三角帶傳動件和逆止器等組成。如用硬齒面新型減速器，傳動可靠，承載能力大，重量輕，噪聲小，壽命長，結構緊湊。按選用不同的減速器，驅動裝置分有ZJ型和YY型兩種（也可按用戶要求配給其他驅動形式）；按功率不同分有C1、C2、C3、C4等制法；按相對機體位置不同分有左裝和右裝。
5、運行部分：由料斗、圓環鏈、鏈環鉤等組成。料斗分有Q型（淺斗）、S型（深斗）兩種型式；HL型牽引構件采用高強度圓環鏈，性能可靠，壽命長。HG型采用特制圓環鏈，能適應小空間的特殊要求。

6、根據用戶不同要求，環鏈可用不銹鋼及其它金屬材料制造，根據提升物料的要求，鏈斗、進出料口可用不銹鋼、鈦合金、高強塑料制造，也可用基材上加涂層制做。

 環鏈斗式提升機配件介紹：
環鏈提升機的料斗有ZH中深斗、SH深斗兩種類型，中深斗適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。深斗則適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。環鏈斗式提升機，為雙排鏈樣式，th250料斗就是th250斗式提升機上面專用的料斗、提升機挖斗、畚斗。斗式提升機上承載物料的部件就是料斗，依靠料斗在底部挖料，在高處進行卸料，因此th250提升機料斗是比較重要的一個部件。

斗式提升機的型號，我們需要了解它的含義是什么，T-提升的意思，H-環鏈的意思，后面的數字“250”是指的料斗的寬度，因此TH250就是指料斗寬度為250mm的環鏈斗式提升機。
th250料斗尺寸參數
th250料斗寬度250mm，口寬175mm，深度130mm，左右孔距160mm，上下孔距有45mm或者64mm，根據配套鏈條鏈鉤型號確定。當然也有不同尺寸的250料斗，我們可以根據要求定制設計。也有口寬220mm，深度180mm等尺寸。

環鏈?zhǔn)蕉肥教嵘龣C(jī)，它的牽引件為圓環兩臺，可以看出來th250和td250型號的斗式提升機比較類似，料斗尺寸比較接近，外殼看起來也一樣，只是牽引件和鏈輪的不同。th250料斗就是它的承載物料的部件，圓環鏈條和料斗組成它的運行部件，鏈條運行速度約1.3m/s，鏈條一般為7環一條，配套鏈條型號為18*64*7環，料斗間距512mm。
