板鏈式斗式提升機-斗式提升機-提升設備
發布時間：2025/3/26 15:21:16 人氣：
板鏈式斗式提升機是一種廣泛應用于工業生產中的垂直提升設備，其獨特的結構和高效的工作方式使其在物料搬運領域占據了重要地位。本文將詳細介紹板鏈式斗式提升機的工作原理、結構特點、應用領域以及優勢與不足，以期為相關行業提供有價值的參考。
### 工作原理
板鏈式斗式提升機的工作原理相對簡單但高效。它主要通過一系列固接在牽引鏈上的料斗，在豎直或接近豎直方向內向上運送散料。在具體的工作過程中，物料首先進入斗中，隨著鏈條的向上移動，斗將物料提升至預定高度。當?shù)竭_卸料位置時，斗的底部和前壁面跑出鏈條，物料在重力的作用下落入上方的儲料倉或裝置中。卸載完畢后，斗在上部回到原位，繼續參與下一個循環過程。這一過程不斷重復，實現了物料的連續垂直提升。
### 結構特點

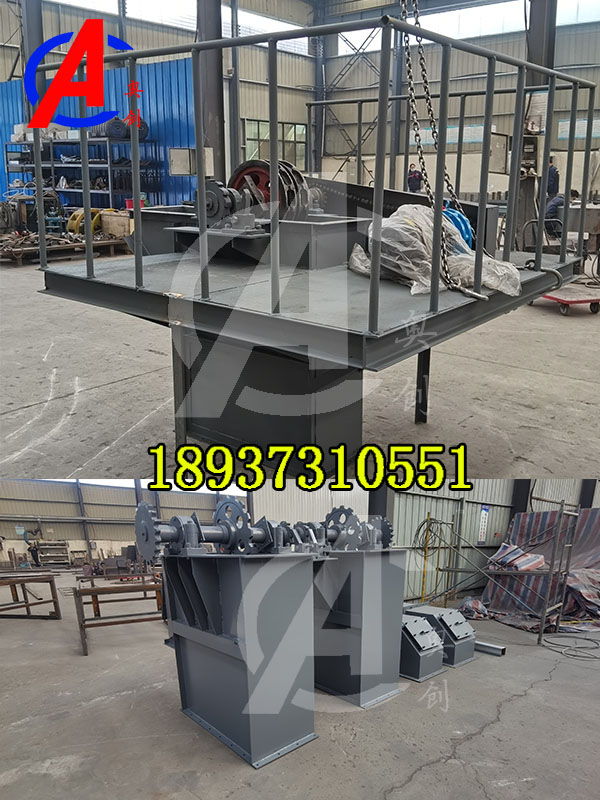

板鏈式斗式提升機的結構主要由運行部件、驅動裝置、上部裝置、中部機殼和下部裝置組成。
1. **運行部件**：由料斗和專用板式鏈條組成。料斗用于裝載物料，而板式鏈條則負責牽引料斗上下移動。根據提升機的型號和規格，料斗和鏈條的設計也會有所不同。例如，在NE30及以下型號中，通常采用單排鏈；而在NE50至NE800等較大型號中，則采用雙排鏈以增強承載能力。
2. **驅動裝置**：驅動裝置是提升機的動力來源，通常采用多種驅動組合以滿足不同用戶的需求。驅動平臺上裝有檢修架和欄桿，便于日常維護和檢修。此外，驅動裝置還分為左裝和右裝兩種，以適應不同的安裝環境。
3. **上部裝置**：安裝有軌道（對于雙排鏈）、逆止器和防回料橡膠板等部件。軌道用于引導鏈條和料斗的運動方向，逆止器則用于防止提升機在停電或故障時發生逆轉。防回料橡膠板則用于防止物料在卸料過程中回流至提升機內部。
4. **中部機殼**：中部機殼是提升機的主體部分，用于保護內部機械部件免受外界環境的干擾。部分中間節還裝有軌道（對于雙鏈），以防止鏈條在工作中擺動過大。
5. **下部裝置**：安裝有自動張緊裝置，用于保持鏈條的緊度和穩定性。自動張緊裝置能夠根據鏈條的松弛程度自動調整張緊力，確保提升機的正常運行。
### 應用領域
板鏈式斗式提升機因其高效、穩定的工作性能，在多個領域得到了廣泛應用。
1. **礦業領域**：在礦石的開采和運輸過程中，板鏈式斗式提升機發揮著重要作用。它能夠將開采出的礦石從底層運送到地面處理中心或破碎站等設備中進一步加工利用。此外，在選礦廠中的尾砂回收等環節，板鏈式斗式提升機也扮演著關鍵角色。
2. **冶金工業**：在鋼鐵冶煉行業中，板鏈式斗式提升機被廣泛應用于各種物料的上下轉運工作。由于其承載能力強及運行平穩可靠等特點，它成為了生產線中的關鍵設備之一。
3. **化學工程**：在化學工程中，經常需要進行固體顆粒物質的傳輸與轉移操作。板鏈式斗式提升機能夠高效、準確地完成這一任務，保障生產線的連續穩定運行。
4. **建材行業**：在水泥、石膏等建材的生產過程中，板鏈式斗式提升機被用于將原材料從低處提升至高處進行加工處理。其密封性好的特點有效減少了環境污染，符合現代工業生產的環保要求。
### 優勢與不足
#### 優勢
1. **高效穩定**：板鏈式斗式提升機采用先進的傳動技術和設計理念，具有高效穩定的工作性能。它能夠在長時間連續工作的情況下保持穩定的輸送能力，滿足生產線的需求。
2. **密封性好**：提升機的機殼和料斗設計合理，密封性好，有效減少了物料在輸送過程中的泄漏和飛揚現象。這不僅降低了環境污染，還提高了物料利用率。
3. **維修方便**：提升機的結構緊湊且易于拆卸，使得日常維護和檢修工作變得更加簡單方便。這降低了維修成本和時間成本，提高了設備的整體運行效率。
4. **適應性強**：板鏈式斗式提升機能夠適應不同物料特性和輸送要求。通過調整料斗的形狀、大小和鏈條的材質等參數，可以滿足不同物料的輸送需求。
#### 不足
1. **能耗較高**：雖然提升機在工作過程中具有較高的效率，但其能耗仍然相對較高。這主要歸因于傳動部件的摩擦和磨損以及電機的能耗等因素。因此，在實際應用中需要采取節能措施以降低能耗。
2. **噪音較大**：在提升機工作過程中，由于鏈條和料斗的摩擦以及電機的運轉等原因，會產生一定的噪音。這可能對周圍環境和工作人員造成一定的影響。因此，在設計和安裝過程中需要采取降噪措施以減少噪音污染。
### 發展趨勢與展望
隨著工業技術的不斷發展和進步，板鏈式斗式提升機也在不斷創新和完善。未來，提升機將朝著更高效、更節能、更環保的方向發展。
1. **技術創新**：通過采用新材料、新工藝和新技術等手段，提高提升機的整體性能和穩定性。例如，采用高強度耐磨材料制作鏈條和料斗以延長使用壽命；采用先進的傳動技術和控制系統以提高輸送效率和準確性等。
2. **節能環保**：在設計和制造過程中注重節能環保理念的應用。例如，優化設備結構以減少能耗和排放；采用環保材料以減少對環境的污染等。這將有助于提升機在市場上的競爭力和應用前景。
3. **智能化發展**：隨著物聯網、大數據和人工智能等技術的不斷發展，提升機也將逐步實現智能化和自動化。通過集成傳感器、控制器和執行器等部件，實現對提升機的遠程監控和智能控制。這將進一步提高設備的運行效率和安全性，降低人工成本和維修成本。
綜上所述，板鏈式斗式提升機作為一種高效穩定的物料搬運設備，在多個領域得到了廣泛應用。通過不斷創新和完善，提升機將朝著更高效、更節能、更環保和智能化的方向發展。這將為相關行業提供更加優質、高效的服務和支持。
### 工作原理
板鏈式斗式提升機的工作原理相對簡單但高效。它主要通過一系列固接在牽引鏈上的料斗，在豎直或接近豎直方向內向上運送散料。在具體的工作過程中，物料首先進入斗中，隨著鏈條的向上移動，斗將物料提升至預定高度。當?shù)竭_卸料位置時，斗的底部和前壁面跑出鏈條，物料在重力的作用下落入上方的儲料倉或裝置中。卸載完畢后，斗在上部回到原位，繼續參與下一個循環過程。這一過程不斷重復，實現了物料的連續垂直提升。
### 結構特點
板鏈式斗式提升機的結構主要由運行部件、驅動裝置、上部裝置、中部機殼和下部裝置組成。
1. **運行部件**：由料斗和專用板式鏈條組成。料斗用于裝載物料，而板式鏈條則負責牽引料斗上下移動。根據提升機的型號和規格，料斗和鏈條的設計也會有所不同。例如，在NE30及以下型號中，通常采用單排鏈；而在NE50至NE800等較大型號中，則采用雙排鏈以增強承載能力。
2. **驅動裝置**：驅動裝置是提升機的動力來源，通常采用多種驅動組合以滿足不同用戶的需求。驅動平臺上裝有檢修架和欄桿，便于日常維護和檢修。此外，驅動裝置還分為左裝和右裝兩種，以適應不同的安裝環境。
3. **上部裝置**：安裝有軌道（對于雙排鏈）、逆止器和防回料橡膠板等部件。軌道用于引導鏈條和料斗的運動方向，逆止器則用于防止提升機在停電或故障時發生逆轉。防回料橡膠板則用于防止物料在卸料過程中回流至提升機內部。
4. **中部機殼**：中部機殼是提升機的主體部分，用于保護內部機械部件免受外界環境的干擾。部分中間節還裝有軌道（對于雙鏈），以防止鏈條在工作中擺動過大。
5. **下部裝置**：安裝有自動張緊裝置，用于保持鏈條的緊度和穩定性。自動張緊裝置能夠根據鏈條的松弛程度自動調整張緊力，確保提升機的正常運行。
### 應用領域
板鏈式斗式提升機因其高效、穩定的工作性能，在多個領域得到了廣泛應用。
1. **礦業領域**：在礦石的開采和運輸過程中，板鏈式斗式提升機發揮著重要作用。它能夠將開采出的礦石從底層運送到地面處理中心或破碎站等設備中進一步加工利用。此外，在選礦廠中的尾砂回收等環節，板鏈式斗式提升機也扮演著關鍵角色。
2. **冶金工業**：在鋼鐵冶煉行業中，板鏈式斗式提升機被廣泛應用于各種物料的上下轉運工作。由于其承載能力強及運行平穩可靠等特點，它成為了生產線中的關鍵設備之一。
3. **化學工程**：在化學工程中，經常需要進行固體顆粒物質的傳輸與轉移操作。板鏈式斗式提升機能夠高效、準確地完成這一任務，保障生產線的連續穩定運行。
4. **建材行業**：在水泥、石膏等建材的生產過程中，板鏈式斗式提升機被用于將原材料從低處提升至高處進行加工處理。其密封性好的特點有效減少了環境污染，符合現代工業生產的環保要求。
### 優勢與不足
#### 優勢
1. **高效穩定**：板鏈式斗式提升機采用先進的傳動技術和設計理念，具有高效穩定的工作性能。它能夠在長時間連續工作的情況下保持穩定的輸送能力，滿足生產線的需求。
2. **密封性好**：提升機的機殼和料斗設計合理，密封性好，有效減少了物料在輸送過程中的泄漏和飛揚現象。這不僅降低了環境污染，還提高了物料利用率。
3. **維修方便**：提升機的結構緊湊且易于拆卸，使得日常維護和檢修工作變得更加簡單方便。這降低了維修成本和時間成本，提高了設備的整體運行效率。
4. **適應性強**：板鏈式斗式提升機能夠適應不同物料特性和輸送要求。通過調整料斗的形狀、大小和鏈條的材質等參數，可以滿足不同物料的輸送需求。
#### 不足
1. **能耗較高**：雖然提升機在工作過程中具有較高的效率，但其能耗仍然相對較高。這主要歸因于傳動部件的摩擦和磨損以及電機的能耗等因素。因此，在實際應用中需要采取節能措施以降低能耗。
2. **噪音較大**：在提升機工作過程中，由于鏈條和料斗的摩擦以及電機的運轉等原因，會產生一定的噪音。這可能對周圍環境和工作人員造成一定的影響。因此，在設計和安裝過程中需要采取降噪措施以減少噪音污染。
### 發展趨勢與展望
隨著工業技術的不斷發展和進步，板鏈式斗式提升機也在不斷創新和完善。未來，提升機將朝著更高效、更節能、更環保的方向發展。
1. **技術創新**：通過采用新材料、新工藝和新技術等手段，提高提升機的整體性能和穩定性。例如，采用高強度耐磨材料制作鏈條和料斗以延長使用壽命；采用先進的傳動技術和控制系統以提高輸送效率和準確性等。
2. **節能環保**：在設計和制造過程中注重節能環保理念的應用。例如，優化設備結構以減少能耗和排放；采用環保材料以減少對環境的污染等。這將有助于提升機在市場上的競爭力和應用前景。
3. **智能化發展**：隨著物聯網、大數據和人工智能等技術的不斷發展，提升機也將逐步實現智能化和自動化。通過集成傳感器、控制器和執行器等部件，實現對提升機的遠程監控和智能控制。這將進一步提高設備的運行效率和安全性，降低人工成本和維修成本。
綜上所述，板鏈式斗式提升機作為一種高效穩定的物料搬運設備，在多個領域得到了廣泛應用。通過不斷創新和完善，提升機將朝著更高效、更節能、更環保和智能化的方向發展。這將為相關行業提供更加優質、高效的服務和支持。
